Опис

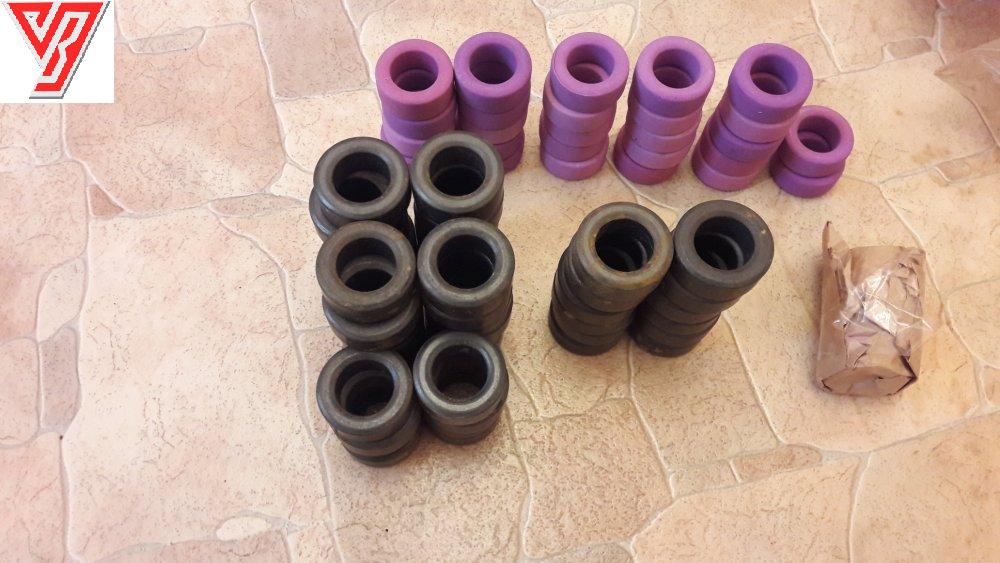

Ферритовые кольца. Марка 4С65. цвет фиолетовый.
Рабочие параметры кольца
|
Символ |
Параметр |
Значение |
Единица изм. |
| 0,935 | мм – 1 | ||
| Эффективный объем сердечника | 8600 | мм3 | |
| Эффективная длина магнитного пути | 89,6 | мм | |
| Эффективная площадь сечения | 95,9 | мм2 | |
| Масса | =42 | Г |
Покрытие
Кольца покрыты полиамидом 11 (РА11), огнеупорным в соответствии с “UL 94V – 2″
Изоляционное напряжение
Контакты присоединяются к краю кольца, что также является важным для намотки.
Характеристики кольца
|
МАРКА |
AL (наногенри) |
ЦВЕТ |
АРТИКУЛ |
|
| 4С65 | 170 + / – 25% | =125 | фиолетовый | TN36/23/15 – 4C65 |
1. Кольца без покрытия имеют следующие размеры: внешний диаметр = 36 + / – 0,7мм; внутренний диаметр = 25 + / – 0,5мм; высота = 15,25 + / – 0,6мм
2. В связи с тем, что тип 3R1 имеет прямоугольную петлю магнитного гистерзиса, значения индуктивности вплотную зависят от состояния намагниченности кольца и условий измерения. Поэтому в характеристиках нет значения AL. Для применения в магнитных усилителях AL не является критичной характеристикой.
3. Кольца типа 3Е5 лакированы (полиуретаном) и имеют другие размеры: внешний диаметр = 36,25 + / – 0,9мм; внутренний диаметр = 22,75 + / – 0,7 мм; высота 15,25 + / – 0,6 мм
Не использовать кольца типа 3R1 в условиях, близких к их резонансной частоте. Подробности см. в спецификациях материалов “3R1”. В наличии 30 шт
