Клапан КПУ-Л предназначен для герметичного перекрытия вакуумных коммуникаций в диапазоне давлений 10(5)-10(4)Па (760*10(-7) мм рт.ст.). Вид климатического исполнения УХЛ категории 4.2. по ГОСТ 15150-69.
Клапаны КПУ-Л могут эксплуатироваться в средах, не воздействующих на материал конструкции.

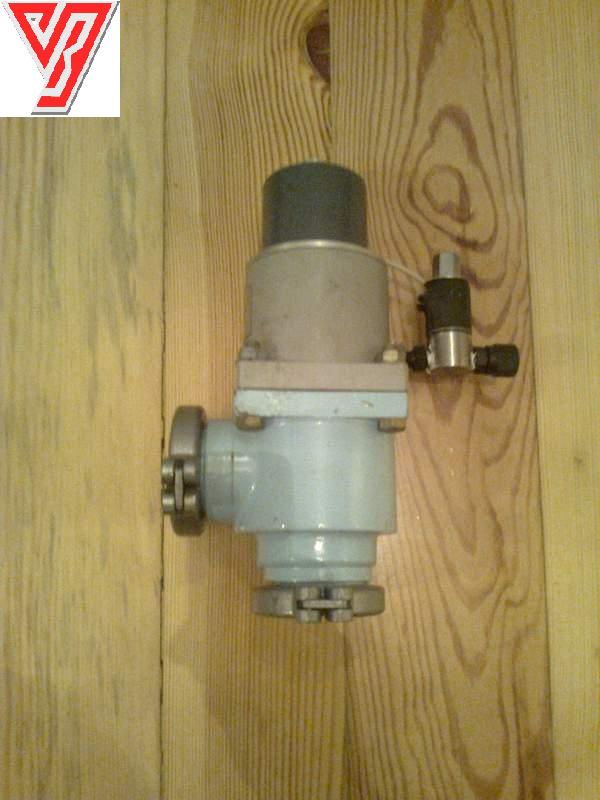

Клапан КПУ-Л состоит из 2-х частей: корпуса 1, в котором расположен сильфонный узел, включающий в себя шток с прокладками, сильфон, пружину, основание с уплотнением и пнеммоцилиндра, в котором помещен поршень, соединенный со штоком. На верхней части пневмоцилиндра расположен конечный выключатель. Сбоку через резьбовое соединение подсоединяется коммутирующее устройство со штуцером воздуха. Корпуса пневмоцилиндра и клапана стягиваются через резиновое уплотнение шпильками.
