Опис

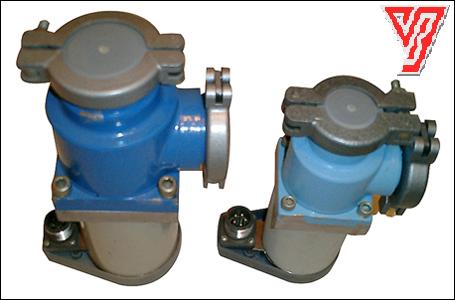

Предназначены для герметичного перекрытия вакуумных систем со средами, не воздействующими на материал конструкции.
Конструктивные особенности – малое время срабатывания;
– малая потребляемая мощность в режиме удержания;
– индикация положения обратной связи – на герконах
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Рабочий диапазон давлений, Па 1·105-1·10-4
Допустимый перепад давления, Па 1·105
Направление перепада давления любое
Допустимая величина натекания во внутр.
полость при направлении перепада давления
под запорный орган, л·Па/с 1,33·10-7
Время открывания, с:
– КВУМ-16Л, – 25Л, -40Л – 0,1
– КВУМ-63Л – 0,15
Время закрывания,с:
– КВУМ-16Л – 0,08
– КВУМ-25Л – 0,1
– КВУМ-40Л – 0,12
– КВУМ-63Л – 0,25
Средняя наработка на отказ, циклы
– КВУМ-16Л – 30000
– КВУМ-25Л – 25000
– КВУМ-40Л – 15000
– КВУМ-63Л – 7500
Допустимое число циклов «открыто-закрыто» в мин.
– КВУМ-16Л, -25Л, -40Л – 10
– КВУМ-63Л – 7
Привод электромагнитный
Управление от блоков питания (БП) БП обеспечивают работу клапанов в ручном режиме
и режиме дистанционного управления, имеют сигнализацию положения, выход
на АСУ.
Потребляемая мощность, В·А:
– КВУМ-16Л – 7
– КВУМ-25Л – 9
– КВУМ-40Л – 11
– КВУМ-63Л – 14
Масса (без блока питания), кг:
– КВУМ-16Л – 1,2
– КВУМ-25Л – 2,4
– КВУМ-40Л – 5,0
– КВУМ-63Л – 13,0
Масса БП, кг 2,6
Рабочее положение любое
Материал
– корпуса – сплав АЛ9
– уплотнения – смесь резиновая ИРП-1345
