Насосы предназначены для откачки из герметичных объемов с давлением не более 106 кПа (800 мм рт.ст.) воздуха, неагрессивных к материалам конструкции газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений и взрывобезопасных в рабочей камере.
ДВН (НВД) – установки второй ступени, т.е. от других вакуумных агрегатов (насос АВЗ, насос ВВН, насос НВР) отличается тем, что используются исключительно с форвакуумным насосом в диапазоне давления от 1,3х102 Па до остаточного предельного давления. Нередко для установки на базе агрегатов ДВН используются насосы НВР и АВЗ.
Наибольшая производительность агрегатов достигается при использовании в интервале давления от 1 до 5х10-2 мм рт.ст. (1,3х102 до 6,6 Па)
Применение насоса ДВН (НВД)
- производство электротехники;
- деревообрабатывающая промышленность;
- производство кабеле-проводниковой продукции;
- химическая промышленность;
- металлургия;
- фармацевтическая промышленность и другие.
Противопоказания использования насоса ДВН (НВД) Рутса– агрессивные к материалам насоса, пожароопасные, взрывоопасные газы и парогазовые смеси. Запрещено перекачивание из одного замкнутого объема в другой.

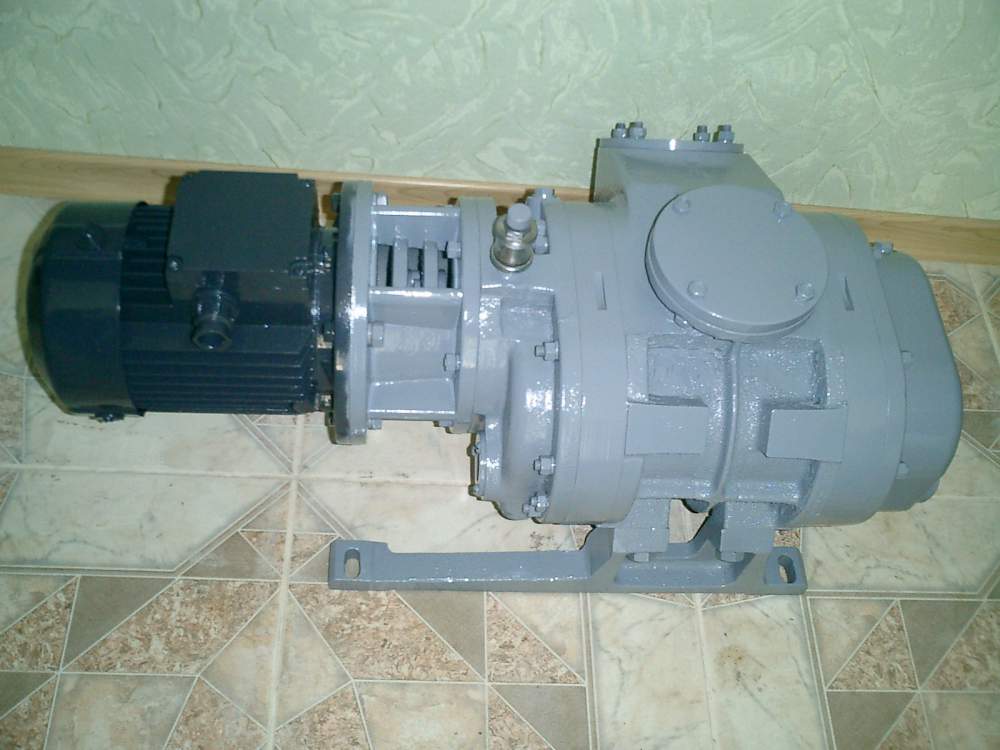

Основной конструкционной особенностью насоса ДВН (НВД) является использование при откачивании необходимой среды двух одинаковых роторов, вращающихся навстречу друг другу.
Назначение насосов ДВН (НВД): использование данного вида насосов направлено на выкачивание паров, газов, а также парогазовых смесей, которые при необходимости дополнительно прошли очистку от влаги (капельной) и загрязнений (механических). Откачивание осуществляется только из герметичных сосудов, давление воздуха в которых должно составлять не более 800 мм рт. ст. (106, 7 кПа).
Ограничения по эксплуатации
ДВН (НВД), вакуумные двухроторные агрегаты, не предназначены для откачивания взрыво- и пожароопасных сред, также сред агрессивных к материалам агрегата. Категорически не допускается использование установки при перекачивании из одного замкнутого объема в другой. На входе агрегата температура откачиваемой среды не должна быть выше предельного значения рабочей температуры окружающего пространства, которая указана в ГОСТ 15150-69. Диапазон температур откачиваемой среды и окружающего воздуха должен составлять +10 до +35 градусов Цельсия.
Условия эксплуатации
В постоянном присутствии обслуживающего персонала нет необходимости, при этом время присутствия должно составлять около 10% от времени работы оборудования. Запрещена работа агрегата без заземления, с открытыми клеммными колодками электродвигателя, заливка масла во время работы агрегата (кроме маслоуказателя), устранение и ремонт установки во время работы агрегата. Необходимо соблюдать минимальное расстояние между насосом ДВН (НВД), форвакуумным агрегатом и откачиваемой средой.
Области применения
Одними из основных областей применения насоса ДВН (НВД) являются: металлургия, производство электротехники, производство кабеле-проводниковой продукции, химическая промышленность, деревообрабатывающая промышленность , угольная, фармацевтическая промышленность и многие другие.
Свое применение насос ДВН (НВД) находит при легировании металлических сплавов, их плавке, а также литье; дистилляции химически чистых веществ; пропитывании древесины, кабеля и прочих материалов; спекании порошкообразных, а также мелкозернистых материалов, при изготовлении огнеупорных материалов и изделий, коксовании, сушке и агломерации.
В таблице представлены основные показатели агрегатов ДВН (НВД) и их характеристики:
