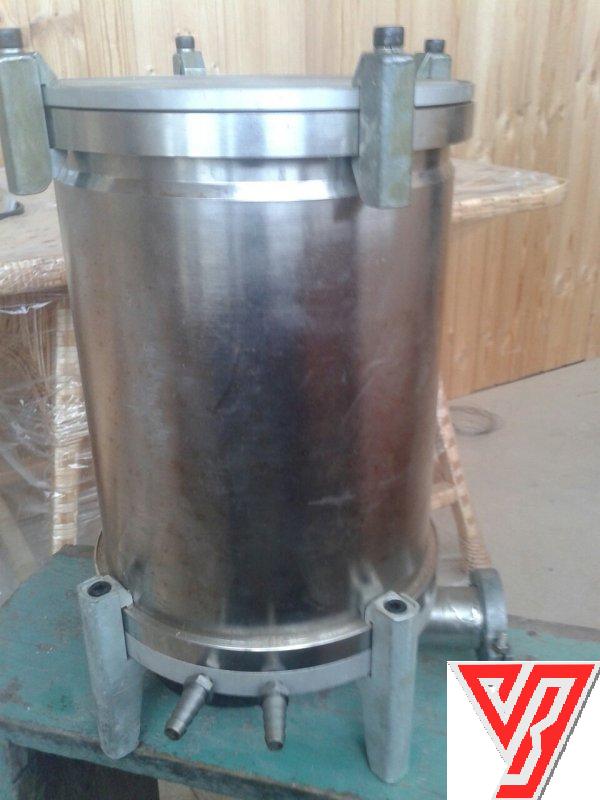

Опис
Высокоэффективный газовый компрессор в молекулярном режиме течения предназначен для быстрого получения высокого вакуума независимо от качества и количества откачиваемого из технологического оборудования неагрессивного газа.
При соблюдении условия пуска и останова при давлении не менее 103 … 104 Па (7,5…75 мм рт. ст.) насос обеспечивает отсутствие тяжелых углеводородов в остаточном спектре.
Опора самоуравновешивающегося без балансировки ротора насоса позволяет потребителю:
– заменять подшипники 7000102Б, полностью восстанавливая долговечность;
– заменять роторные и статорные диски лопаток;
– интенсивно прогревать;
– продолжительно откачивать большие потоки газов, нагревающие ротор.
Прочные штампованные роторные и статорные диски лопаток выдерживают прорыв атмосферы, а большой коэффициент сжатия снижает требования к форвакуумной откачке.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАСОСА ВМН-500
Быстрота действия по воздуху (ОСТ 11295.021-74), л/с 500
Коэффициент сжатия по водороду, отн. ед. 2000
Предельное остаточное давление(при форвакуумном давлении 1,3 Па), Па (мм рт. ст.) 6,65*10-7(5*10-9)
Предельное остаточное давление с фланцемДу 200 по ГОСТ 26526-85 6,65*10-8(5*10-10)
Скорость вращения, об/мин 24000
Время готовности, мин 10
Ресурс, ч 10000
Наибольшее начальное давление атмосферное
Масса, кг: – насоса – преобразователя 2915
Мощность, кВ-А: – при разгоне – при работе 0,280,12
Габаритные размеры, мм: – насоса – преобразователя 445X310X292410X360X170
Расход воды, м3/ч 0,06
Степень автоматизации дистанционное управление
Рекомендуемый форвакуумный насос 2 насоса 2НВР-5Д или 2НВР-16Д
